Развитие Ориона-128 и модернизация

[Sergey_Serdyuk]

посты о клавиатуре - перенести в ветку о клавиатуре



[matrixplus]

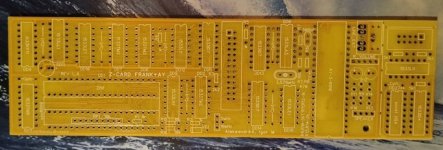

Человек подкорректировал плату ревизии 512,3 и платке z80 франкенштейн +AY , плата 512 ревизия 7 сигналы выведены в один разьем на плате как хотели многие. для подключения z80card по чистяковской схеме. Все микросхемы на своих посадочных местах остались, размеры платы не изменились. Если кто хочет пишите. Человек продолжит проверку и кое где что-то подправит, если нет, то сваливаем в архив. желтая плата это z80 франкенштейн +AY



[matrixplus]

Приехали новые платки http://rdk.regionsv.ru/orion128-shop.htm

Например контроллер прерываний на 580вм80а http://rdk.regionsv.ru/orion128-vn59.htm

Или плата системного отладчика на Х2 http://rdk.regionsv.ru/orion128-z80-tester-debug.htm

Ну и много других платок...



[matrixplus]

22/03/2026 заказаны платы из старого ромдиск на тм8 http://rdk.regionsv.ru/orion128-rom-tm8.htm и гибридный электронный диск ромдиск http://rdk.regionsv.ru/orion128-rom-gibrid-01.htm

Работают под ДС ДОС



[matrixplus]

21/03/2026 Заказаны платки тестера микросхем логики ТТЛ http://rdk.regionsv.ru/orion128-tester-ttl-chip.htm (будет работать под дс дос)



[matrixplus]

Платки статики на 06/04/2026 в орион экпрессе заработали http://rdk.regionsv.ru/orion128-express-05-10.htm



[Владимир]

А мне понравились 53C464 и M514256 - 4 микросхемы и 128 или 512 килобайт, а регенерация всё равно от экрана тикает.



[matrixplus]

Как вариант http://rdk.regionsv.ru/orion128-256-5.htm



[matrixplus]

Да и мало кому что нравится.... мне например нравится 1821ру55 http://rdk.regionsv.ru/muzeum/m-0086.jpg , но это не повод все тащить в орион, для повторения микросхемы должны быть легко доставаемые и в изобилии



[matrixplus]

С ДDS DOS работает, значит сигментация памяти не нарушена. http://rdk.regionsv.ru/orion128-express-05-10.htm фото http://rdk.regionsv.ru/orion512/z80-static-2026-011.jpg



[matrixplus]

приехали платки 14/04/2026 (есть в наличии) подробнее тут http://rdk.regionsv.ru/orion128-shop.htm
ромдиск ордос с переключалкой
ромдиск дс дос на 155тм8
rs232
программатор pgm
включалка атх+защита

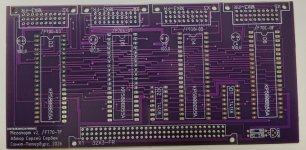

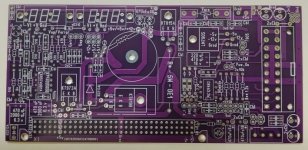

[matrixplus]

Разобрали платки подробности тут http://rdk.regionsv.ru/orion128-shop.htm теперь только под заказ
Мегапорт на 4 шт вв55
Тестер микросхем ттл
Кросшина
Гибридный электронный диск
z80 на 5 и 10 мгц по Чистякову



[Eugene Po]

Да и мало кому что нравится.... мне например нравится 1821ру55 http://rdk.regionsv.ru/muzeum/m-0086.jpg , но это не повод все тащить в орион, для повторения микросхемы должны быть легко доставаемые и в изобилии

Интересная железяка, и недорого - https://market.yandex.ru/card/im182...5=qN26HqH_r-yLvn03sIxzxw&nid=26912990&ogV=-12
А импорт M8IC55-5 ещё дешевле!
Можно сделать одновременно RAM-диск на 256кб и подцепить родную клавиатуру.



[matrixplus]

лучше такие поставить https://www.avito.ru/moskva/tovary_...9EcHlIjndKtkmGl0-6l26Zo5J1LSAAAP__EqZM-EYAAAA



[matrixplus]

Будем заказывать в конце апреля начале мая http://rdk.regionsv.ru/orion128-shop.htm



[Eugene Po]

"Платка тестера 580вм80" я-б взял.



[matrixplus]

запишу



[matrixplus]

Приехали платки вот собран ромдиск под ДС дос на 555тм8 в теме форума https://zx-forum.ru/threads/rom-diski-v-orione-128.76/

на сайте http://rdk.regionsv.ru/orion128-rom-tm8.htm



[Sergey_Serdyuk]

"Платка тестера 580вм80" я-б взял.

плату тестера ВМ80 лучше брать новой версии с микроконтроллером ATTiny13.
объясняю, почему.
тестер проверяет работу микропроцессора на самом примитивном уровне - дышит не дышит (команда NOP) и может ли выполнить команду останова HALT.
При частоте 2,5МГц на самом старшем адресном разряде имеем частоту примерно 9,5Гц.
Казалось бы, ставим еще один счётчик и видим переключение, что говорит о работе микропроцессора. Но это не так.
У микропроцессора на выходах вообще ни разу не меандр и визуально все светодиоды светятся. Но это тоже хорошо. Мы видим, что внутри сигналы не оборваны и выходят из кристалла.
Микроконтроллер же отлавливает переход от высокого уровня к низкому и уже с более удобной для человеческого глаза частотой сигнализирует переключение.

Лайфхак: с помощью этого тестера можно проверять и КР580ГФ24.

Прилагаю схему тестера и прошивку для микроконтроллера.



[matrixplus]

Вот такая платка получилась, правда преобразователи выкинул, поставил повышающий DC DC китайский +12 (и -5 по схеме ориона), как во всех моих тестерах и платках. Развел под тиньку и под ие5 (как в предыдущей версии) заказ будет здесь http://rdk.regionsv.ru/orion128-shop.htm
